一、适用范围 ZX9型电阻器适用于交流50HZ电压至660V或直流电压至440V的电路中，主要作电动机的起动、调速与制作用。电阻器为开启式，其额定发热功率为4.6KW。 海拔高度不超过2500米； 周围攻介质温度不超过+40℃及不低于-30℃； 当+20℃至-5℃时空气相对湿度不大于85%； 周围介质中无足以腐蚀金属和破坏绝缘及有爆炸危险的气体及导电尘埃； 必须有防雨雪设备并不会充满水蒸汽的地区；
在无剧烈震动或颠跛的地区。

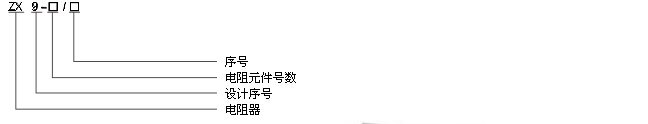

二、型号含义
三、主要技术参数
型号
+20℃时总的电阻（Ω）
负载电流（A）
电阻元件型号（mm）
电阻元件的数量
备注
ZX9-1/10
0．106
215
ZD1-1
40
2并20串
ZX9-2/14
0．14
181
ZD1-2
ZX9-3/20
0．188
152
ZD1-3
48
2并24串
ZX9-4/28
0．254
128
ZD1-4
ZX9-1/40
0．426
107
40串
ZX9-2/55
0．56
91
ZX9-3/80
0．756
76
48串
ZX9-4/110
1．016
64
ZX9-7/152
1．344
55
ZD1-7
96
2并48串
ZX9-8/216
1．848
46
ZD1-8
ZX9-5/300
2．935
39
ZD1-5
96串
ZX9-6/420
4．044
33
ZD1-6
ZX9-7/560
5．378
29
ZX9-8/800
7．396
24

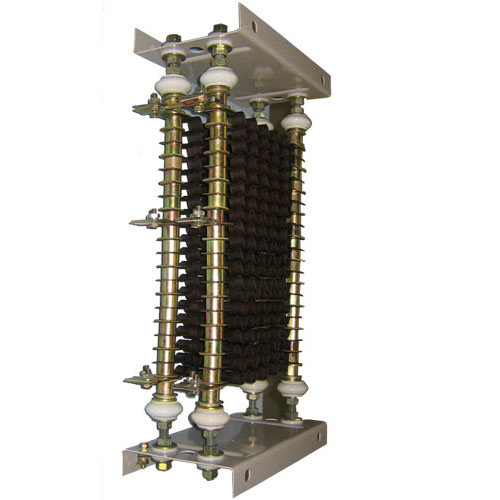

四、结构特征 ZX9型电阻器系列按各种规格分别为40、80、96电阻元件装配而成，电阻元件为铁铬铝合金带轧轧成波浪形，结构按其宽度分为大、中、小三种，大片与中片端冲孔作为安装之用，小片规格的两端直接联结、每一电阻元件的联结均凭紧固螺母压紧，以保证良好的接触电阻。电阻器安装时必须使电阻元件垂直位置放置。 外形及安装尺寸 ZX9型户内电阻器

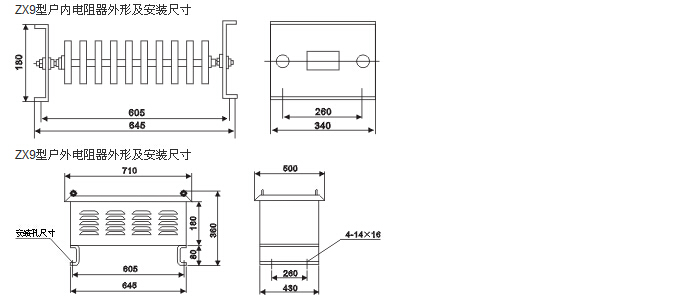

五、外形及安装尺寸
